突発企画PCを自作しよう!Part2

突発企画PCを自作しよう!Part1

の続きです
前回はなんか判らない内に終わっていたので
今回はしっかり写真を使いながら実際に組み立てる方法を書きますよ

まず、マザーボードを箱から取り出して、絶縁且つしっかりした台の上に置きます
机の上に厚く新聞紙を敷くとか、入っていた箱をそのまま使うとかします


今回は前から使っていたミドルタワーケースを流用するために

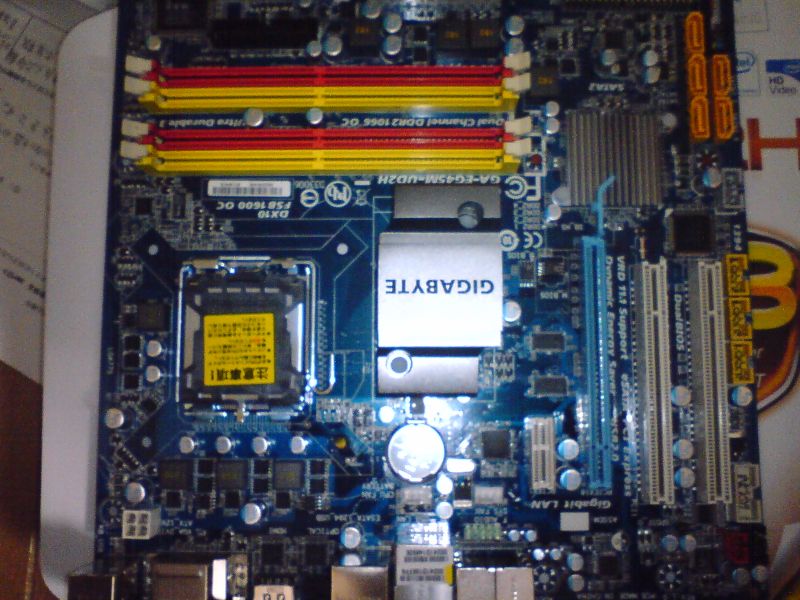

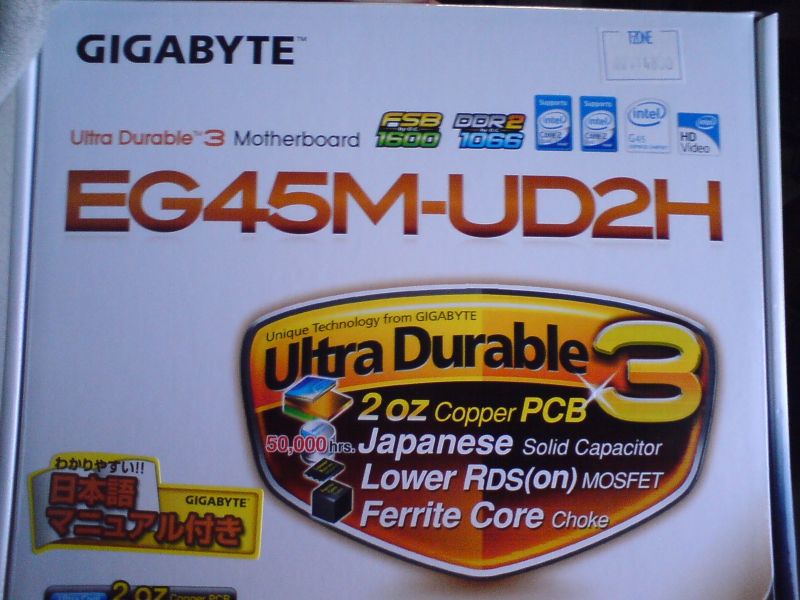

Micro-ATX規格のEG45M-UD2Hを買いました。
PCI-EXがX16なのがポイントです

最初にCPUを取り付けます

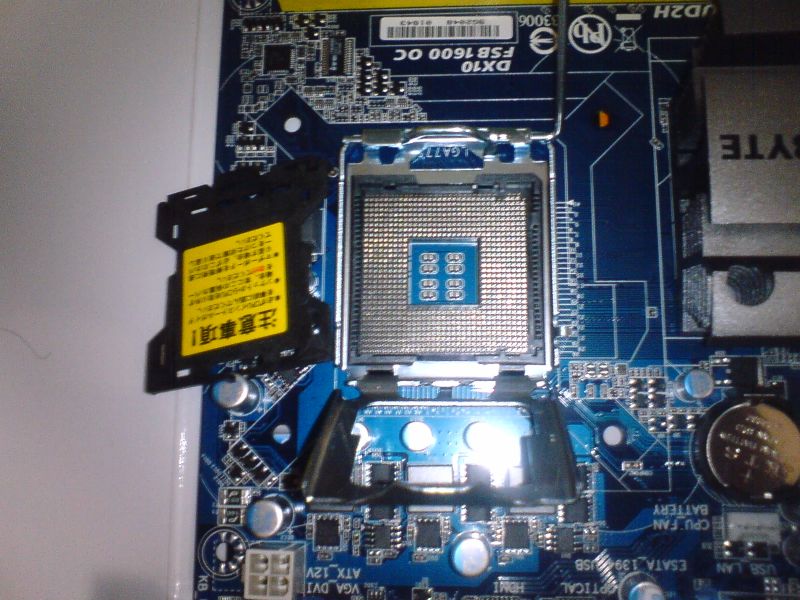

そのためにCPUソケットのレバーを押してからハズして、

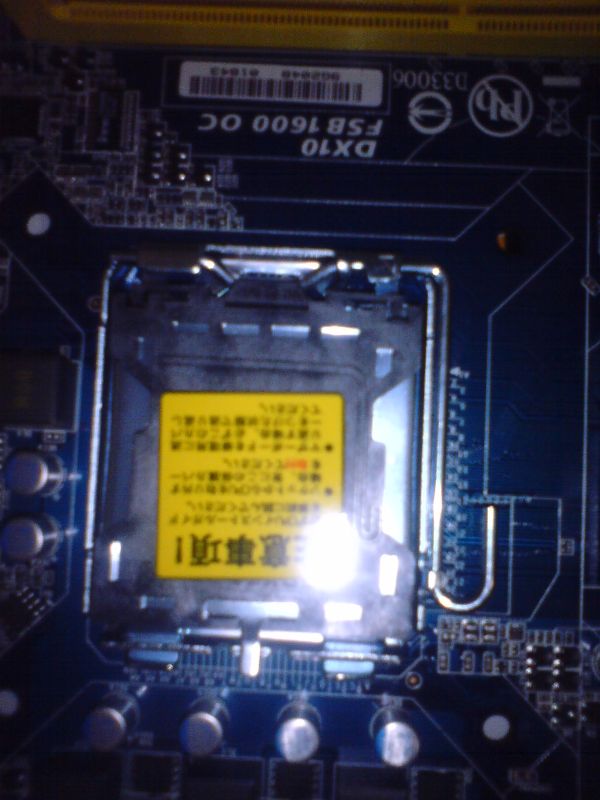

注意事項の黄色しシールが貼ってある保護プラスチックを必ず取ります

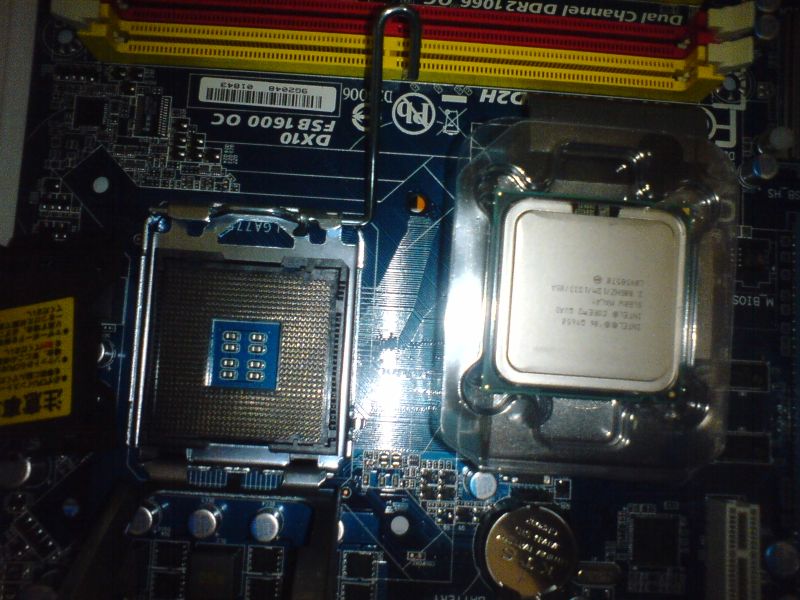

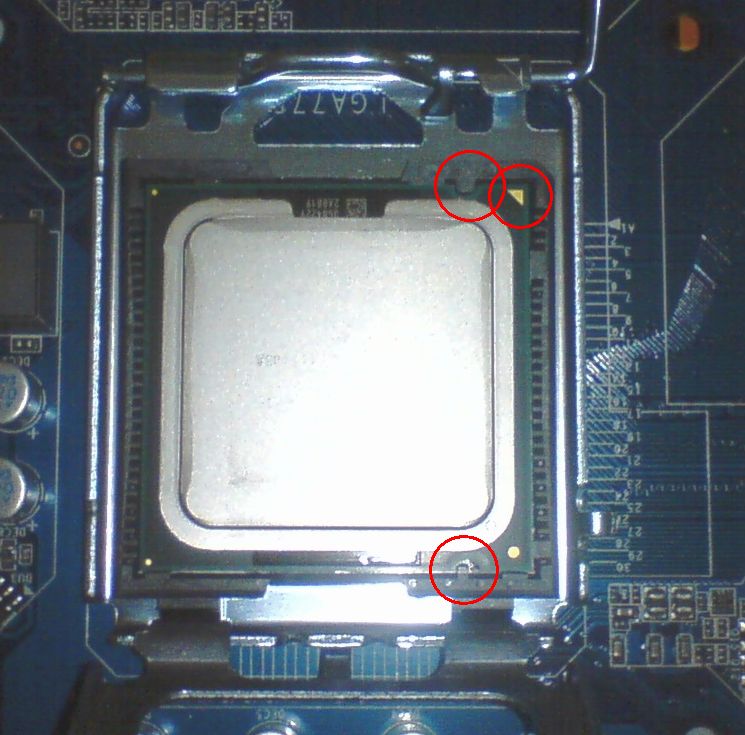

そうしたら箱から取り出したCPUをそっと切り欠きに合わせて載せます

金色の三角は1ピンが有る角を表しています
マザーボードによって載せる方向が違うことがあるので
取り説等で方向をしっかり確認してください
間違えるとピンが折れてしまってお亡くなりになってしまいます

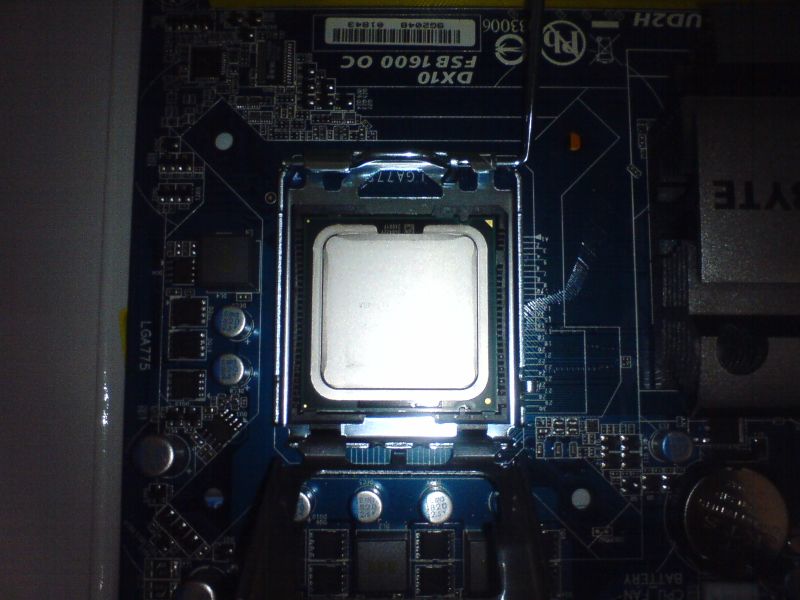

ふたを閉じてレバーを倒し、しっかりと固定したら次にCPUクーラーを取り付けます
今回はグリスを塗るのが面倒くさかったのでそのままの状態で使いますが、
自分で買ってきたグリスを使う場合は
最初から塗ってあるグリスを不織布などで綺麗にふき取ってから塗ります

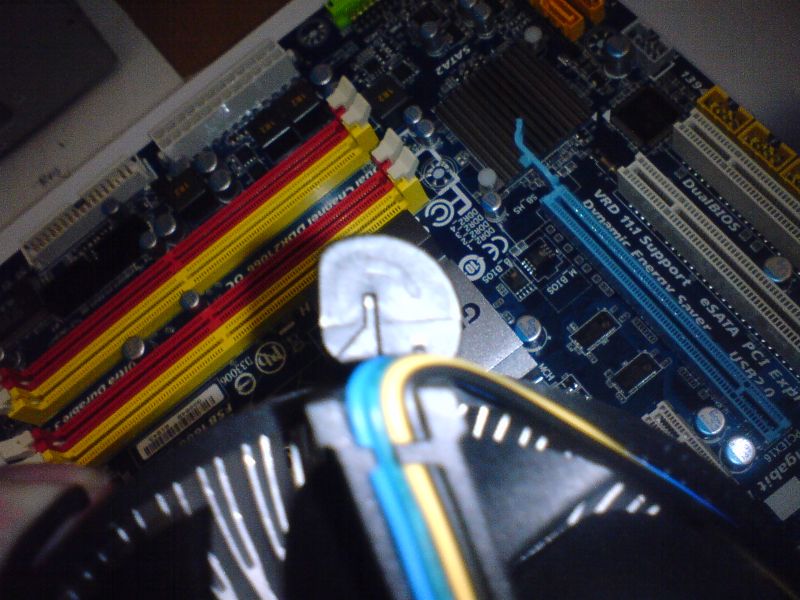

プッシュピンの向きはこれで正解です
矢印は「取り外すときに回す方向」を示しているので注意してください

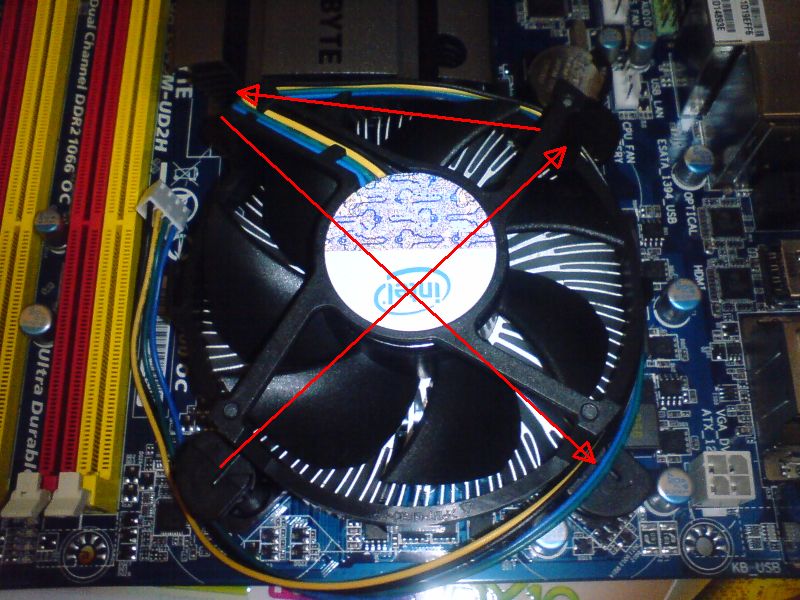

このように対角線で「パチッ」っと音がするまでしっかり押し込みます
とても堅くてマザーボードがたわみますがキニシナイ
どうしても気になる人はAINEXさん等が出しているプレートを装着します
http://www.ainex.jp/products/bs-775.htm

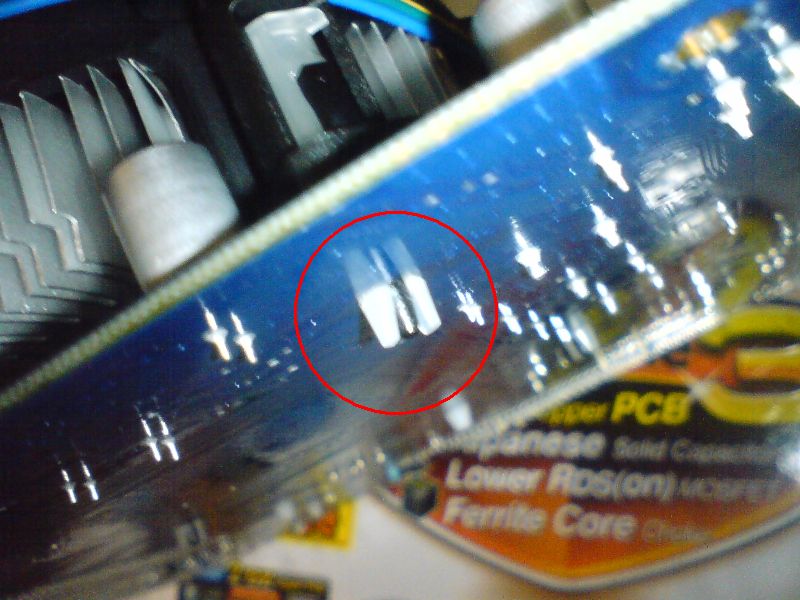

こんな感じにピンがしっかり開いていれば固定されています

CPUクーラーを取り付けたら電源ケーブルをCPUFANと書いてある4pinのソケットに挿します
間違えてしまうと正しいCPUクーラーの回転数が取得できなくなってしまうので注意してください

続くっ
